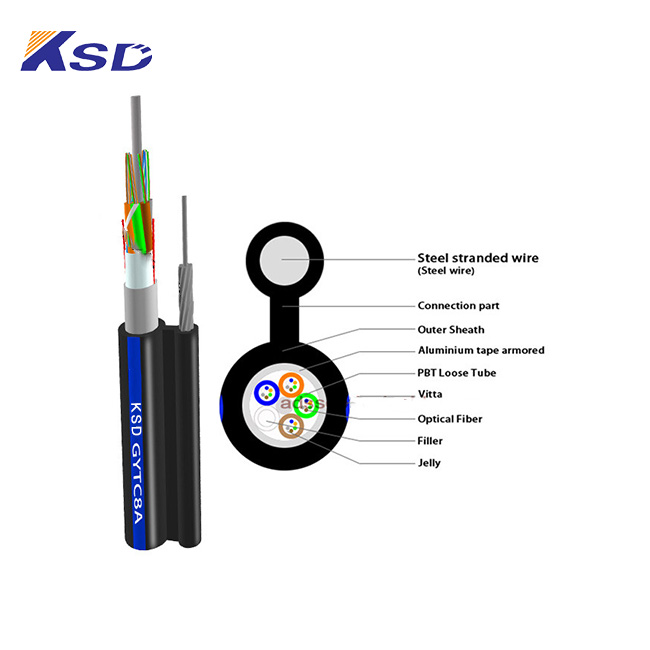

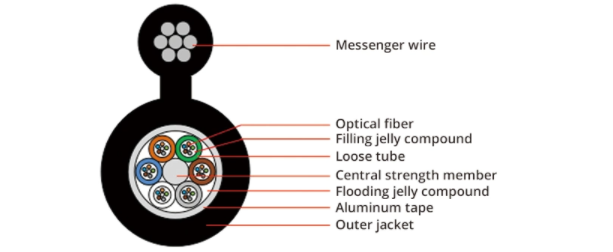

Sección transversal del cable:
Solicitud:
Antena autoportante
1. Funcionamiento de red óptica de alto rendimiento.
2. Rutas ópticas de alta velocidad en edificios (FTTX).
3. Todo tipo de cables de fibra con diferentes estructuras.
Rasgo:
1. Excelente rendimiento mecánico y de temperatura.
2. Protección crítica a las fibras.
Parámetros de la técnica:
| Tipo de cable (Aumentado en 2 fibras) | Recuento de fibra | Diámetro del cable (mm) | Peso del cable (kg/km) | Fuerza de Tensión Largo/Corto Plazo (N) | Resistencia al aplastamiento Largo/Corto Plazo(N/100 mm) |
| GYTC8A 2 ~ 30 | 2 ~ 30 | 9,5x19,1 | 160.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 32 ~ 36 | 32 ~ 36 | 10,1x19,7 | 170.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 38 ~ 60 | 38 ~ 60 | 10,8x20,4 | 180.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 62 ~ 72 | 62 ~ 72 | 12,4x22,0 | 195.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 74 ~ 96 | 74 ~ 96 | 13,1x22,7 | 222.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 98~ 120 | 98 ~ 120 | 15,7x22,3 | 238.0 | 2000/6000 | 300/ 1000 |
| GYTC8A 122~ 144 | 122 ~ 144 | 15,5x25,1 | 273.0 | 2000/6000 | 300/ 1000 |
Nota:
1. Los cables Figure-8 se pueden suministrar con una variedad de fibras monomodo o multimodo.
2. Las dimensiones y las materias primas se pueden diseñar de acuerdo con la demanda de los clientes.

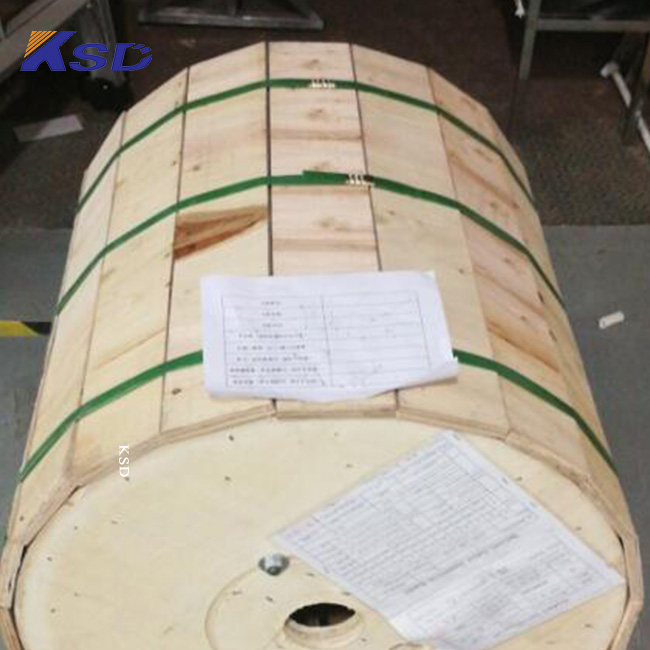

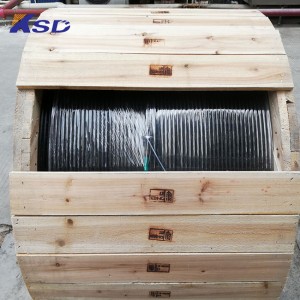

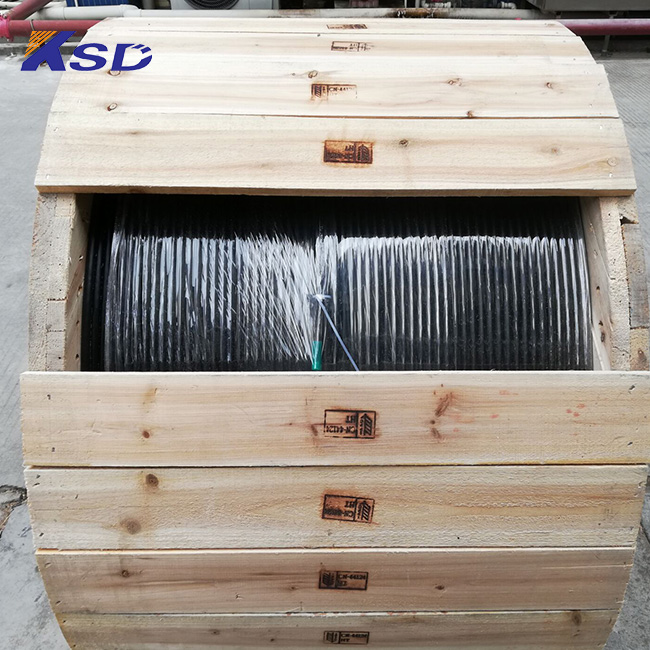

3. Longitud de bobina estándar: 3000 m/bobina: otras longitudes disponibles bajo pedido.
Normas:
Cumple con el estándar YD/T 1155-2001 así como con IEC60794-1.
Figura 8 Solución de cables:
