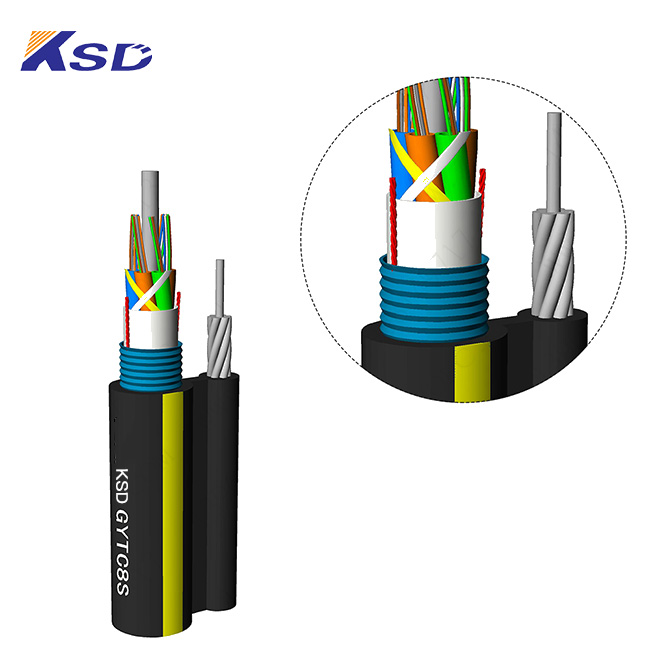

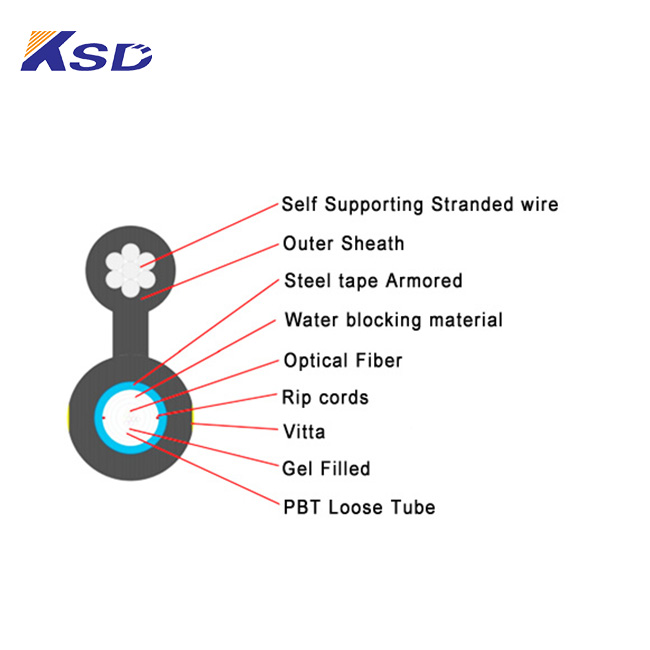

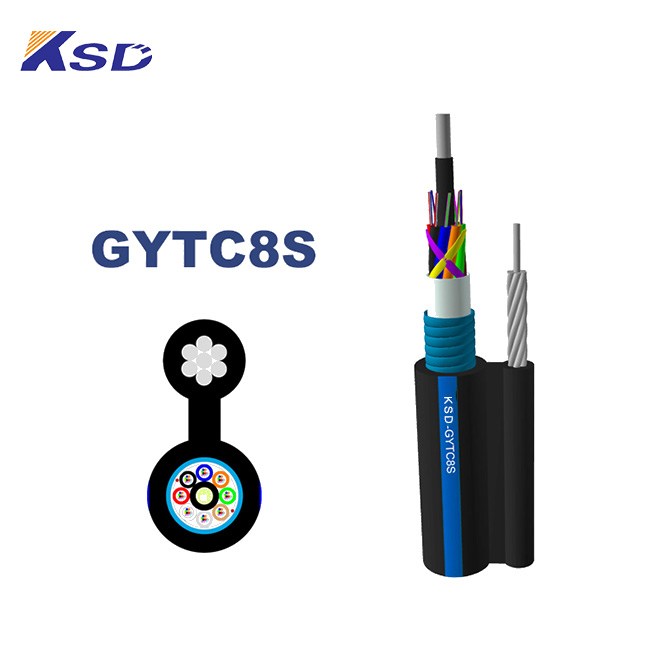

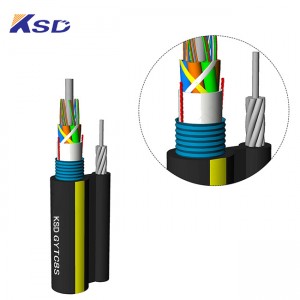

Sección transversal del cable
Solicitud: Antena autoportante
1. Funcionamiento de red óptica de alto rendimiento.
2. Rutas ópticas de alta velocidad en edificios (FTTX).
3. Todo tipo de cables de fibra con diferentes estructuras.
Rango de temperatura:
En funcionamiento: -40 ℃ a +70 ℃
Almacenamiento: -40 ℃ a +70 ℃
Característica:
1. Excelente rendimiento mecánico y de temperatura.
2. Protección crítica a las fibras.
Normas:
Cumple con el soporte YD/T 901-2009, así como con IEC 60794-1
Parámetro técnico:
Recuento de fibra (F) | Diámetro del cable (mm) | Peso del cable (kg) | Resistencia a la tracción (N) | Fuerza de aplastamiento (N) | mín.Radio de curvatura | Rango de temperatura (℃) | |||
A largo plazo | Término corto | A largo plazo | Término corto | A largo plazo | Término corto | ||||
2~32 | 5,5 × 10,0 | 215 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
32~36 | 5,5 × 10,0 | 238 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
38~60 | 5,5 × 10,0 | 242 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
62~72 | 7.0×12.0 | 273 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
74~96 | 7.0×12.0 | 302 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
98~120 | 7.0×12.0 | 338 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
120~144 | 7.0×14.0 | 374 | 1000 | 3000 | 1000 | 3000 | 10D | 20D | -40~+60 |
Características de la fibra:
tipo de fibra | Unidad | SM G652D | milímetro 50/125 | milímetro 62,5/125 | |||
Condición | mm | 1310/1550 | 850/1300 | 850/1300 | |||
Atenuación | dB/km | ≤0,36/0,24 | ≤3,0/1,5 | ≤3,0/1,5 | |||
Diámetro del revestimiento | um | 125±1 | 125±1 | 125±1 | |||
No circularidad del revestimiento | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
Diámetro de recubrimiento | um | 242±7 | 242±7 | 242±7 |
Nota:
1. Los cables Figure-8 se pueden suministrar con una variedad de fibras monomodo o multimodo.
2. Las dimensiones y las materias primas se pueden diseñar de acuerdo con la demanda de los clientes.
3. Longitud de bobina estándar: 3000 m/bobina: otras longitudes disponibles bajo pedido.
Figura 8 Solución de cables
